OTDR – Importância e Critérios de Escolha

Matéria de Ronaldo Couto, Publicada na Revista ISPmais – Edição 03.

Com frequência sou questionado sobre a importância de um OTDR.

Ao meu ver, o REFLÊCTOMETRO ÓPTICO NO DOMÍNIO DO TEMPO (acreditem, OTDR é a abreviação em inglês deste palavrão) é o equipamento mais importante na certificação e manutenção de redes FTTx.

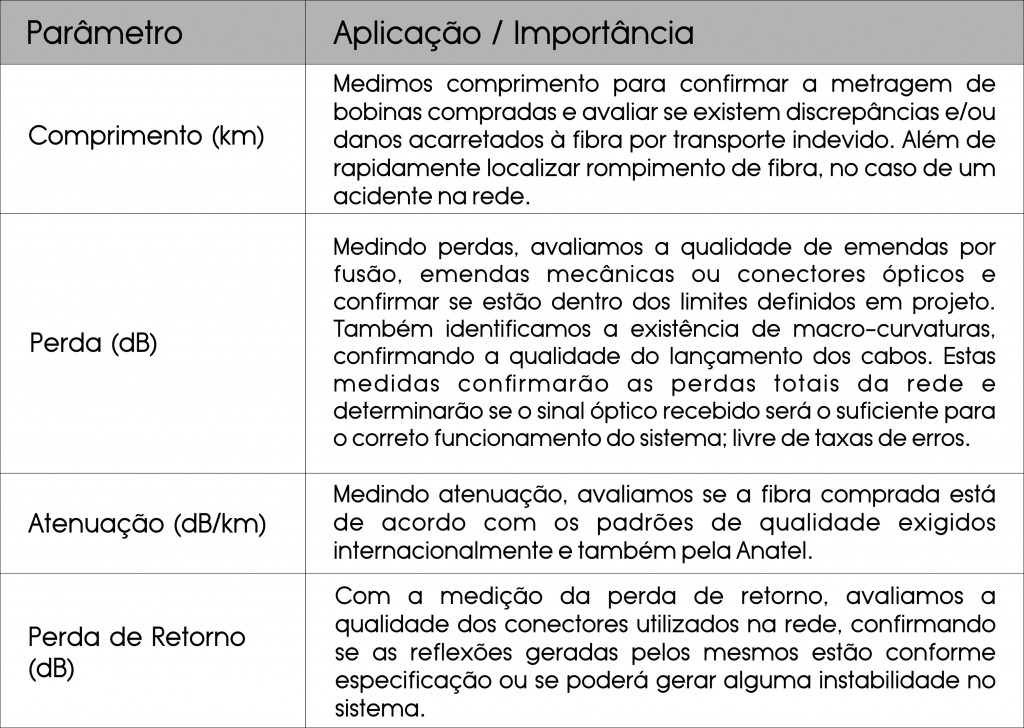

Esta importância vem da possibilidade do OTDR medir vários parâmetros de um enlace óptico:

otdr

Diferente de um medidor de potência (POWER METER), estas medições são apresentadas graficamente pelo OTDR de forma que podemos avaliar a distância de cada evento apontado pelo equipamento, facilitando a identificação e localização de problemas na rede.

Com a grande oferta de modelos de OTDR que dispomos hoje no mercado, considero importante que sejam avaliadas as seguintes características antes de eleger qual modelo comprar:

  • Range dinâmico de 36 dB ou mais, importante para medir fibras com “splitagem” 1×64 ou 1×128.
  • Zona morta de atenuação e evento de 10 metros ou menos, para medir eventos próximos ao OTDR.
  • Comprimentos de onda 1310/1550 e 1625 ou 1650 nm com porta filtrada, para medição de fibras ativas.
  • Facilidade de uso, preferencialmente com menu em português.
  • Suporte, manutenção e garantia no Brasil.
  • Treinamento operacional.



Ronaldo Couto
Engenheiro Eletricista
Primori Tecnologia
